Als Mitglied der DESY-Gruppe "Zentrale Konstruktion- ZM1" konstruiere ich Hochfrequenz-Einkoppler für die TESLA-Testfacility (kurz: TTF). HF-Einkoppler werden benötigt um eine Hochfrequenz (Mikrowellen mit der Frequenz von 1.3GHz für TESLA) in Hohlraumresonatoren (=Cavities) einzuleiten. Diese Cavies sind die zentralen Bauteile eines Teilchenbeschleunigers. Die elektrische Komponente des Hochfrequenzfeldes beschleunigen hier die Elektronen- und das beinahe bis zur Lichtgeschwindigkeit!
Es ist eine vielzahl von Koppler-Konzepten denkbar. Alle bisher für TTF gebauten Koppler sind koaxiale Einkoppler mit einem inneren und äußeren Leiter. Das Ende der inneren koaxialen Leitung ist eine Antenne, die in die Cavities eintaucht. Für die Konstruktion gibt es eine Vielzahl von Anforderungen, wie Anforderungen durch das Ultra-Hochvakuum (UHV), Randbedingungen tiefster Temperaturen (von Raumtemperatur bis runter zu 1,5K), minimale elektrische Verluste (Ströme, Erwärmung) u.s.w.

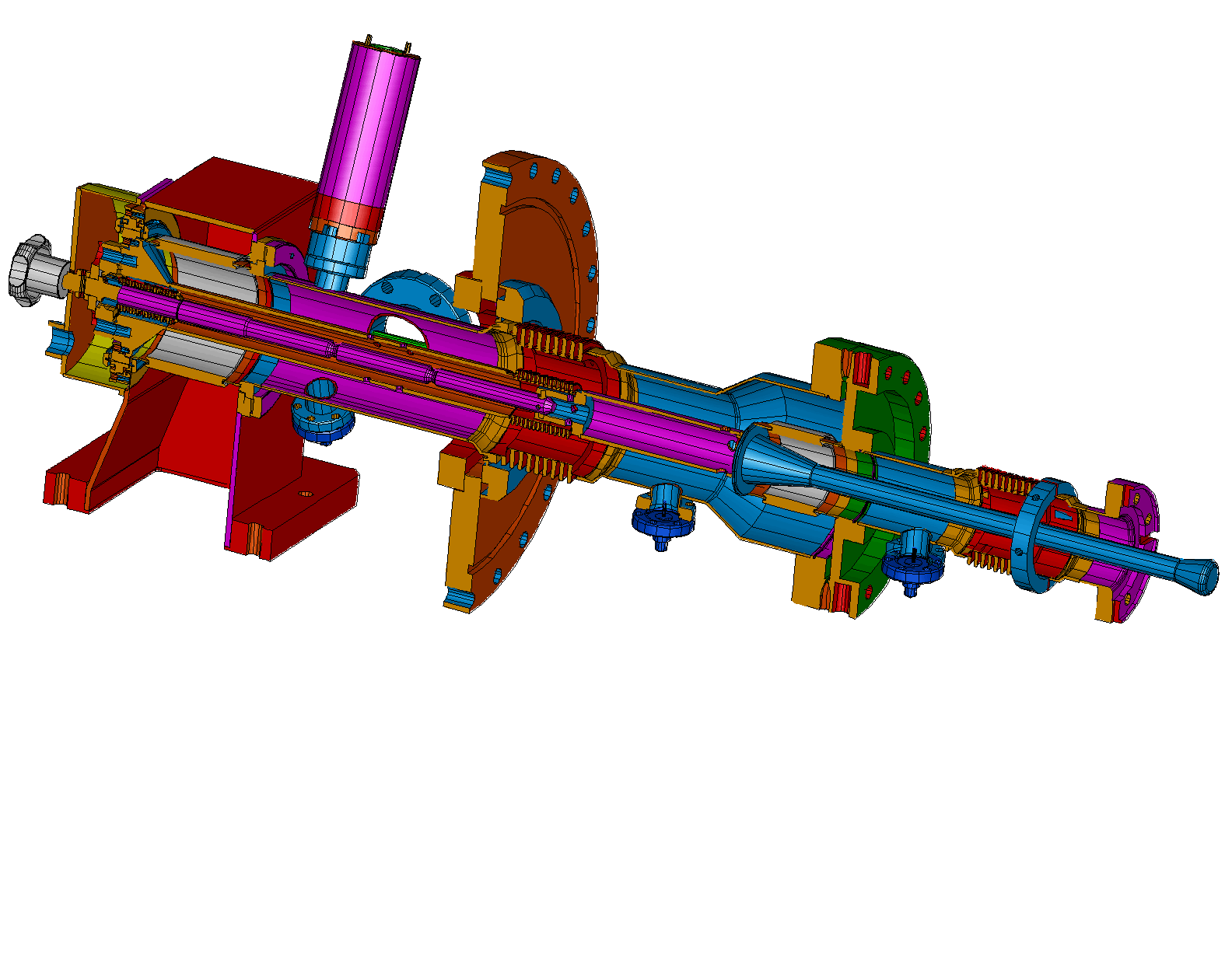

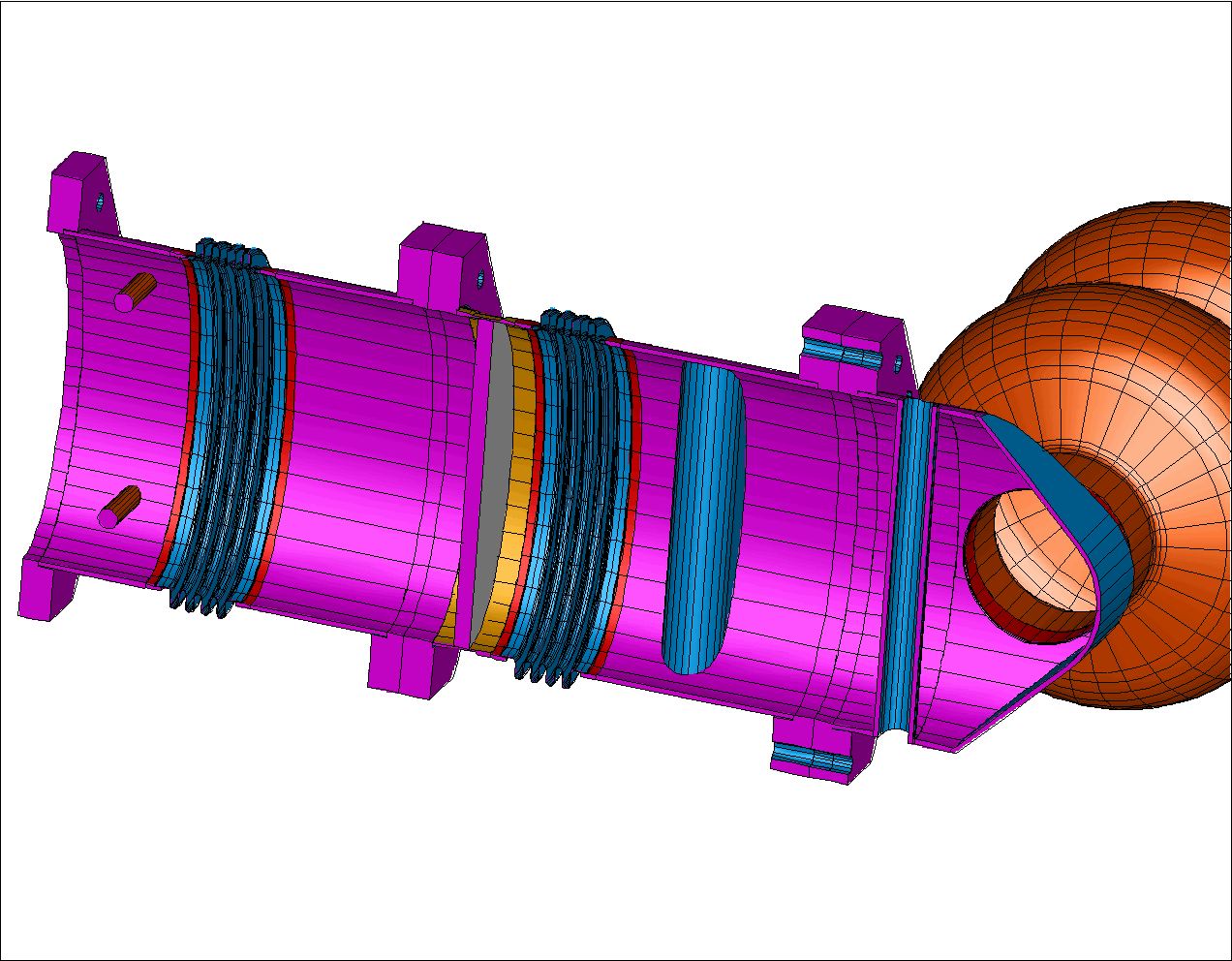

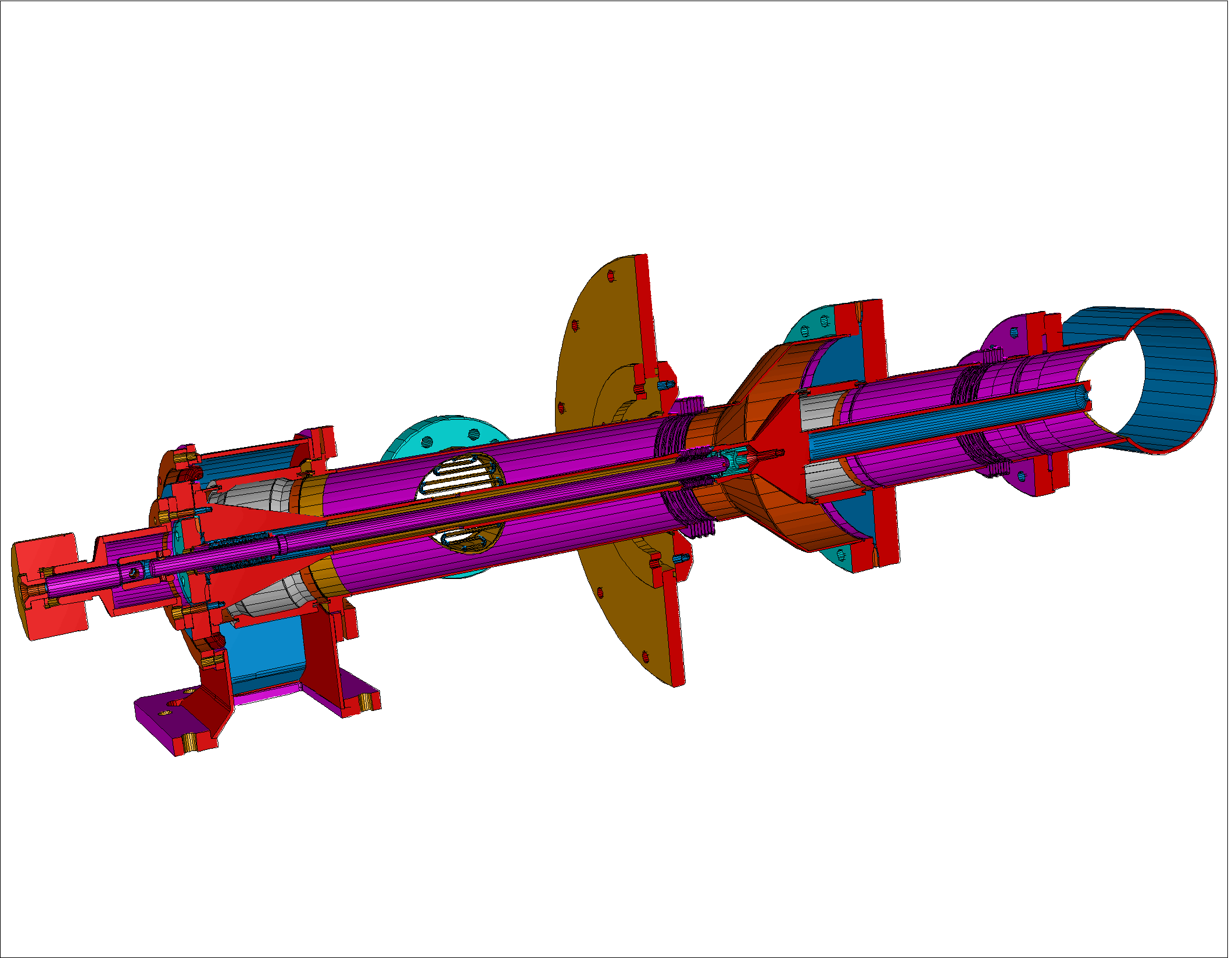

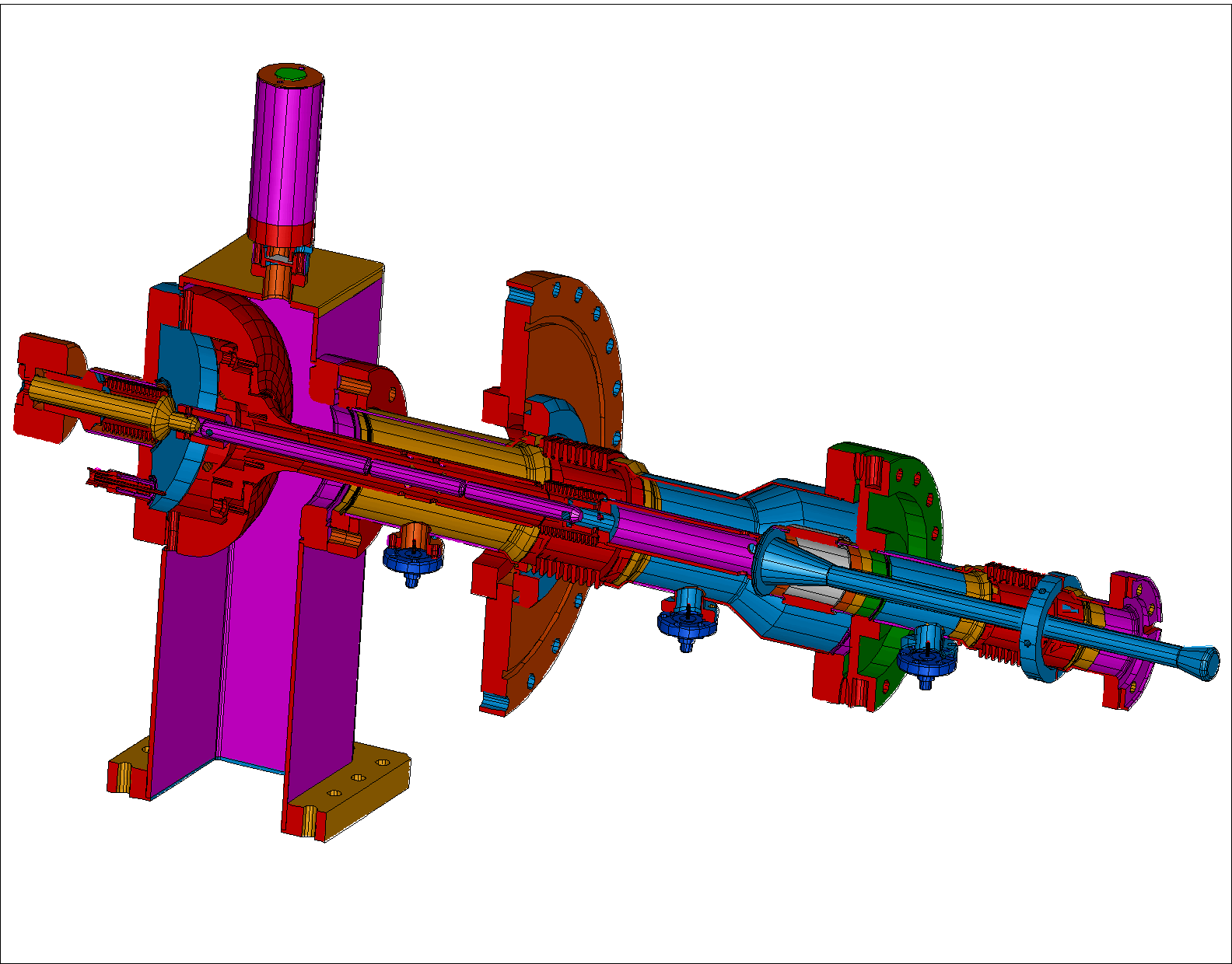

Folgende Bilder zeigen die Koppler-Entwürfe:
Zum Runterladen technischer Zeichnungen, klicken Sie hier: Zeichnungen
Um mich zu erreichen, klicken Sie hier: Kontakt
